VCTA-Z6

靈活/多用途的AOI

不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的
錫膏質量檢查，回流焊接前的元器件測定，回流焊接后PCBA的工藝品質檢
查，以及手插件波峰焊接后的檢查

精巧的結構設計，人性化的操作方式
全面提升的軟件功能
AOI檢測領域的又一亮點

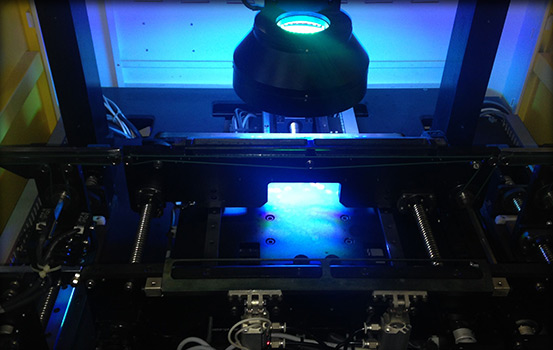

高精度、高分辨率的彩色數字相機，實現高質量的圖像輸出；
分段式3軌道設計，增加機內待板功能，可有效減少PCB移動時間，提升檢測效率;

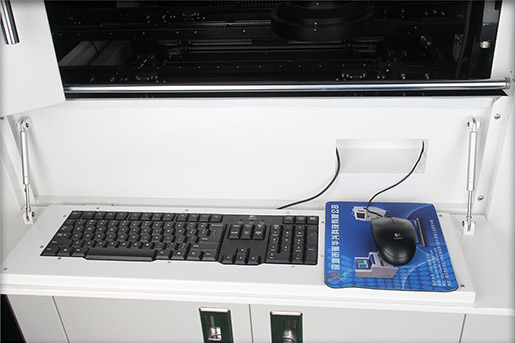

人性化的操作設計，可兼容站立和坐式工作模式；
綜合性的軟件算法及圖像分析技術，是實現AOI高檢出率的有力保障；
通過CAD導入實現組件標準的自動鏈接，實現程序設計的自動化；
相機BARCODE自動識別，便于產品的質量跟蹤和分析；
拼板多MARK識別以及BAD MARK自動屏蔽；
專業的OCR/OCV字符識別功能；
多AOI中央控制系統，實現省人減員；
強大的SPC分析軟件，說明實現質量的管控和完善。

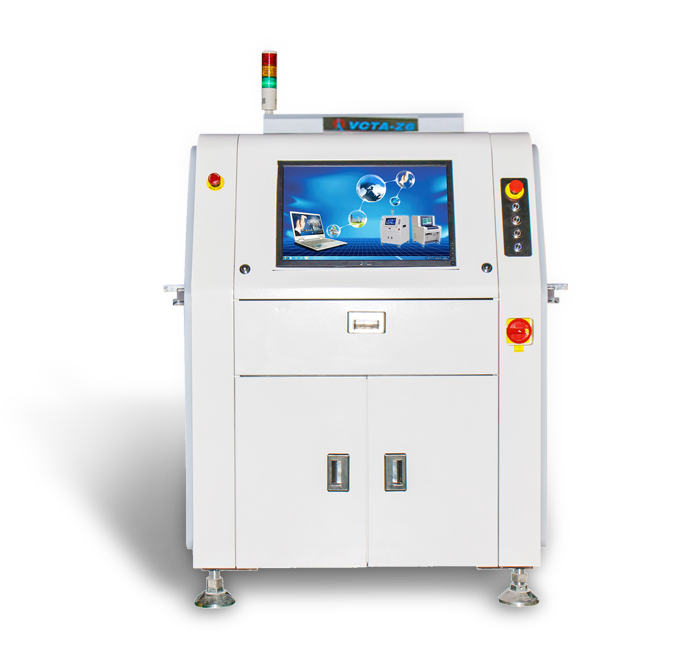

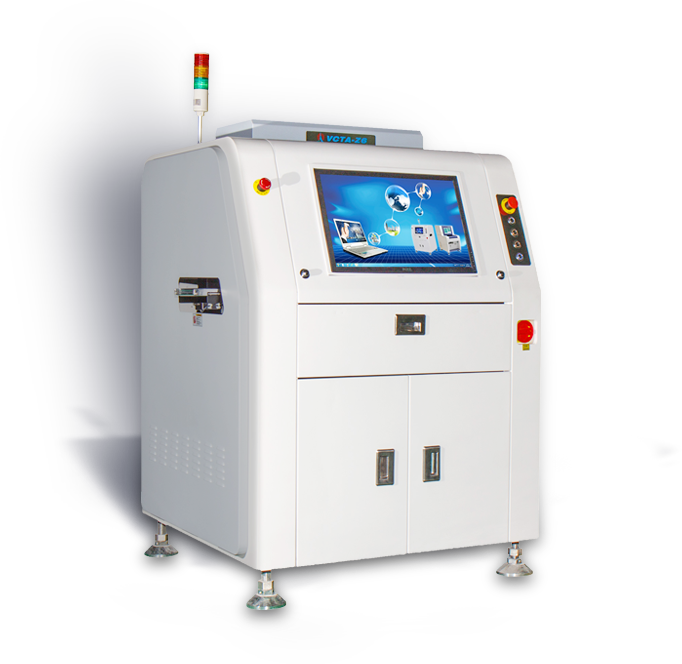

機器外觀

在線詢單

0755-61519009/29545697

類別	項目		規格參數
視覺識別系統	判別方法		結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化、OCR/OCV、通路測試等多種算法綜合應用
	攝像機		全數字高速CCD彩色攝像機 分辨率：20微米（另外15/12/10微米可選）
	光源		環形塔狀架構，超亮紅綠藍LED頻閃光源
	FOV		20mm×20mm
	圖像處理速度	0201元件	<7毫秒
	圖像處理速度	每畫面處理時間	<100毫秒
	檢測內容	錫膏印刷	有無、偏斜、少錫多錫、斷路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
		焊點缺陷	錫多、錫少、連錫,銅箔污染等（符合ROHS無鉛焊接測試要求）
	可檢測最小元件及間距		01005 & 0.3mm pitch（15um）
機械系統	PCB 傳送系統		基板固定方式：bottom-up 固定，頂針功能可校正大板彎曲。自動進出板和自動寬度調整系統，符合SMEMA標準。軌道高度900±20mm。
	PCB 軌道設計		三段式導軌設計，增加待板功能，有效減少移動距離，提升循環時間。
	PCB尺寸		50mm50mm-330mm250mm（可根據客戶要求定做更大尺寸）
	PCB厚度/重量		0.3mm – 3.0mm
	PCB翹曲度		<2mm（有夾具輔助矯正變形）
	零件高度		Top≤25mm, Bot≤30mm.
	X、Y平臺	驅動設備	交流伺服電機系統
		定位精確度	10微米
		移動速度	500mm/s
500毫米/秒
軟件系統	操作系統		Microsoft Windows XP Professional/Windows 7
	識別控制系統	特點	實時建立圖像，自動計算數據及誤差值，三mark定位校正，CAD導入自動輻查，科根據檢查需求自定義組合元件檢查算法。
		操作	圖形化編程，所見及所得。中文/英文，繁體/簡體
		離線編程	支持離線編程和離線調試
聯網功能	可以和NG終端聯網，可在REPAIR STATION 檢查，維修PCBA 錯誤
控制系統	電腦主機		工業控制計算機，Intel雙核CPU，4G 內存，500G硬盤
控制系統	顯示		22英寸液晶寬屏顯示器

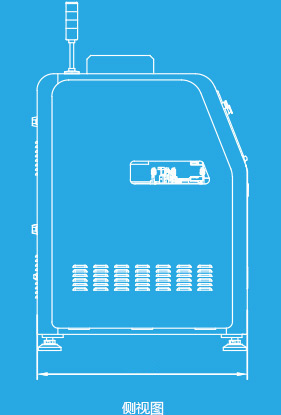

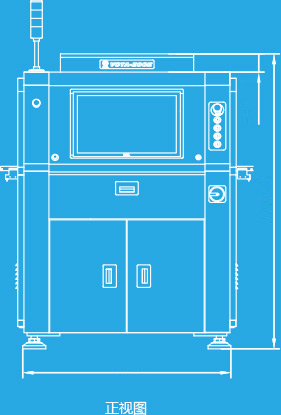

其他參數	機械外形尺寸（長寬高）		101厘米×123厘米×150厘米（高度含地腳不含信號燈）
	重量		約550公斤
	電源		交流220伏特+/-10%，頻率50/60Hz，額定功率1000W
	氣源		4～6 bar
	使用環境		溫度10-40℃，濕度 30-80%RH

三維立體成像

三維立體成像是相位調制輪廓測量技術（PMP）基于結構
光柵正弦運動投影，離散相移獲取多幅被照射物光場圖像，
再根據多步相移法計算出相位分布，最后利用三角測量等方
法得到高精度的物體外形輪廓和體積測量結果。

真彩色的三維立體影像顯示。

快速編程

快速編程是支持RS274-D、RS274-X格式的Gerber文件及
支持dxf格式的CAD文件，導入文件后自動創建焊盤信息，
只需設置檢測參數即可完成編程。

全面詳盡的SPC分析系統

SPC統計分析是利用統計方法對過程中的各個階段進行過程控制，通過對測試信息的分析反饋，來促進前工序工藝的改良，以達到預防不良。操作者可以直觀的通過餅狀圖或者柱形圖等查看到測試信息的綜合統計。

統計信息可以輸出Html，Excel或Image等格式。
