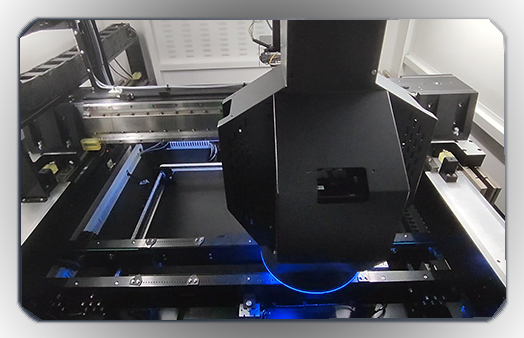

運動平臺采用直線電機結構，運動高速、平穩、無振動、無噪音，配合高精密光柵尺構成全閉環反饋系統，重復運動精度可達到1um。
| 類別 | 項目 | 規格參數 | ||

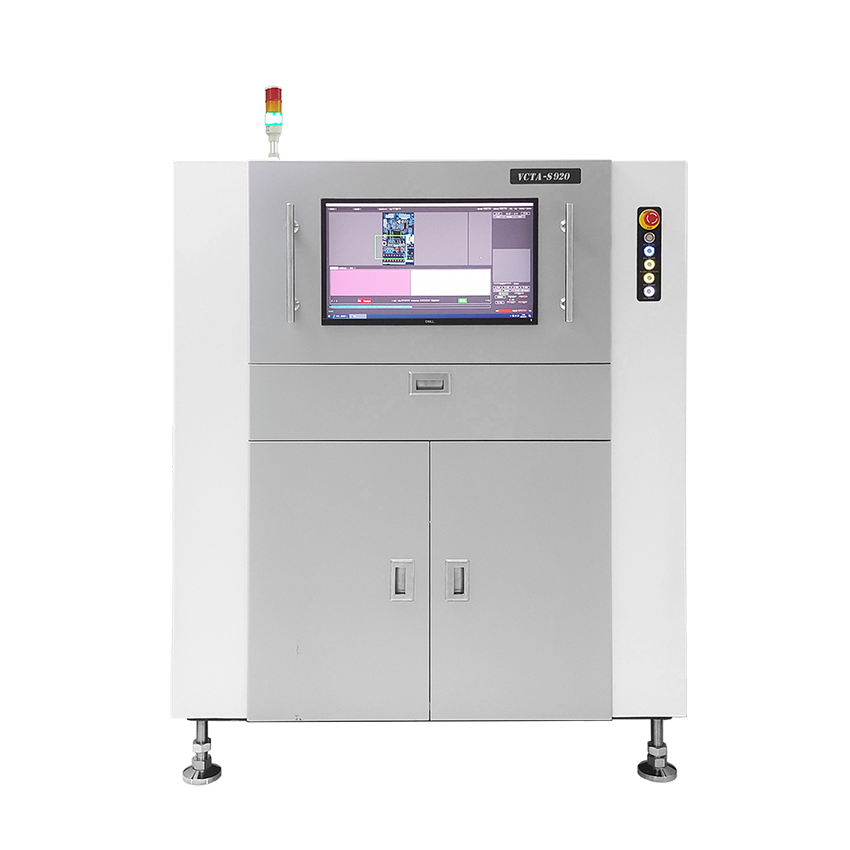

| 型號 | S910 | D910 | ||
|
影像系統 |
攝像頭 |
高速CCD攝像機，1200萬像素 |
||
|
鏡頭 |
工業鏡頭 |
|||
|

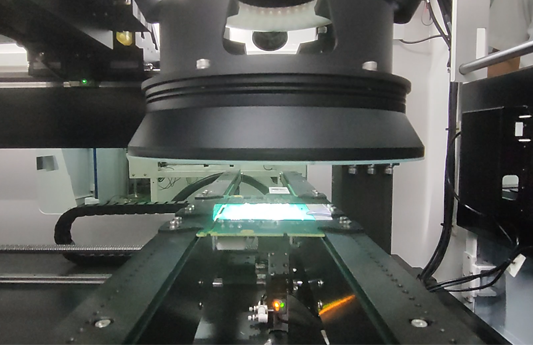

投影單元 |
4向投影光柵 |
|||
|
光源 |
環形RGBW 四色LED光源 |
|||
|
光學解析度 |
15μm （可選12μm,10μm,8μm） | |||
|
FOV |
60mm*45mm(15μm）/ 40*30mm（10μm） |
|||
|
檢測能力 |
3D高度測量范圍 |
15 mm | ||
|
高度分辨率 |
0.4μm |
|||
|
高度檢測精度 |
±3μm |
|||
|
XY偏移檢測精度 |
±10μm |
|||
|
重復性和再現性 |
<1%@3sigma |
|||
|
檢測不良類型 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損，多錫，少錫，短路，尺寸 |
|||
|
板彎補償 |
±5mm (2%) | |||
|
設備參數 |
軌道形式 |
雙軌，1軌為定軌，2,3軌道自動調節，4軌手動調節（1,4軌最大寬度690mm) | ||
|
檢測基板尺寸范圍 |
雙軌道可同時進出PCB尺寸：50×50 mm~510×320 mm, |
|||
|
零件上下限高 |
40 / 40 mm |
|||
|
軌道高度 |
900±20mm |
|||
|
尺寸(寬*深*高) |
1200 * 1520* 1656mm （高度不含三色報警燈） |
|||
|
重量 |
950kg |
|||
|
電源 |
220±10%，50/60Hz， 1.3KVA | |||
|
氣源 |
0.5mpa,40cm3/min | |||
|
操作系統 |
Windows 10 Pro | |||
|
主機參數 |
CPU: Intel I9，RAM:128GB，HDD:1TB SSD+2TB HDD，GPU: GTX1060 |
|||
|
顯示器 |
24” LED | |||
|
界面顯示 |

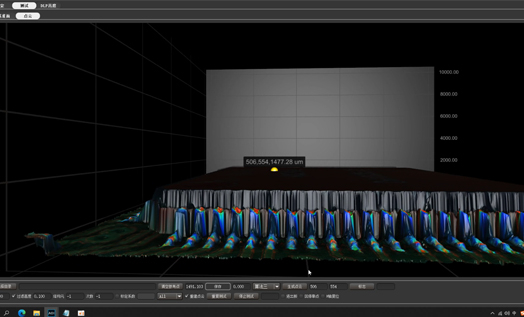

2D/3D真彩圖 |
|||
