| 類別 | 項目 | 規格參數 | |
| 視覺識別系統 |
判別方法 |

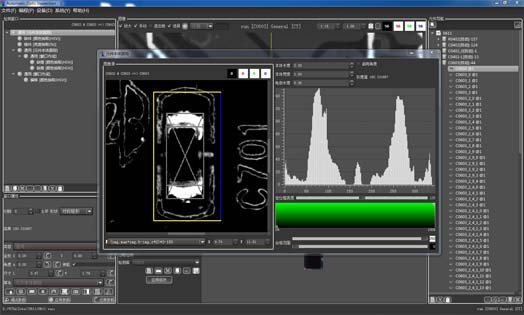

矢量分析算法，集成邏輯或運算，雙邊亮度邊界距離，元件本體跟蹤，OCV,亮度模板匹配，顏色距離，顏色抽?。≧GB & HSV），亮度極差，亮度偏差，亮度變化最小跨度等三十余種演算法 |
|
|
攝像機 |
進口高速500萬像素彩色相機 | ||
|
鏡頭 |
高分辨率遠心工業鏡頭，20微米(標配項)，15微米(選配項) | ||
| 光源 |
環形塔狀架構，超亮紅藍綠白四色LED頻閃光源 |
||
| FOV | 48.96×40.96mm (20um) 36.72×30.72mm (15um) | ||
|
0201元件 |
<7.6ms |
||
|
每畫面處理時間 |
220～450ms |
||
|
錫膏印刷 |
有無、偏斜、少錫多錫、斷路、污染 |
||
|
零件缺陷 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 | ||
|
焊點缺陷 |
錫多、錫少、連錫,銅箔污染等（符合RoHS 無鉛焊接檢測要求） |
||
|
波峰焊檢測 |
多錫，少錫，短路，苞焊，沙孔 | ||
|
可檢測最小元件及間距 |
0201&0.4mmpitch （20um） |
||
| 機械系統 | PCB 傳送系統 | 基板固定方式：bottom-up 固定。自動進出板和自動寬度調整系統，進板方向可一鍵切換，符合SMEMA標準。軌道高度900±20mm | |
| PCB尺寸 |
50×50mm-400×330mm |
||
| PCB厚度 |
0.5mm – 5.0mm |
||
|
PCB翹曲度 |
±2mm |
||
|
零件高度 |
TOP≤30mm， BOT≤30mm（特殊要求可訂制） |
||

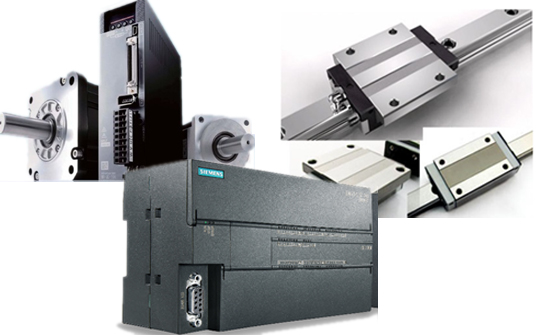

| 驅動設備 | 交流伺服電機系統，相機在X和Y軸方向移動，(PCB固定不動有利于錫膏印刷和貼片之后的檢測) | ||
| 定位精確度 | <10um | ||
| 移動速度 | Standard：500mm/s，Max：800mm/s | ||
| 軟件系統 | 操作系統 | Microsoft Windows 7 X64 | |

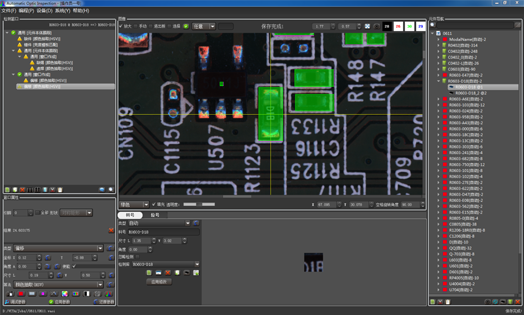

| 操作 | 圖形化編程，所見及所得。中文/英文，繁體/簡體 | ||
| 編程 | 支持離線編程 | ||
| 電腦主機 | 工業控制計算機，Intel四核I7 CPU，16G DDR內存，2TB硬盤 | ||
| 顯示輸出 | 22 inch TFT,22英寸液晶寬屏顯示器。 | ||

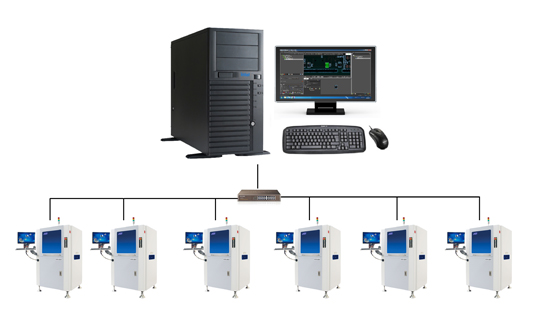

| 聯網功能 | 聯網功能 | 可和NG終端聯網，在維修工作站檢查、維修PCBA 錯誤 | |
| 通訊端口 | SMEMA, RS232,RJ45 | ||
| 其他參數 | 設備外形尺寸 | 100×96×160cm (不含信號燈） | |
| 重量 | ~650kg | ||
| 電源 | 交流220伏特+/-10%，頻率50/60Hz，額定功率1000W | ||
| 使用環境 | 溫度10-40℃，濕度 30-80%RH | ||
