專業提供自動光學檢測設備（AOI）、錫膏檢測儀（SPI）、
自動焊接機器人及鐳射激光設備的高新技術企業
0755-61519009/29545697
| 類別 | 項目 | 規格參數 | |
| 視覺識別系統 | 判別方法 | 結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化，OCR/OCV等多種算法綜合應用 | |
| 攝像機 | 彩色攝像機 分辨率：20um（選配：15um） | ||
| 光源 | RGB環形LED結構LED頻閃光源 | ||
| 圖像處理速度 | 0201元件 | <10ms | |
| 每畫面處理時間 | <170ms | ||
| 檢測內容 | 錫膏印刷 | 有無、偏斜、少錫多錫、斷路、污染 | |
| 零件缺陷 | 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 | ||
| 焊點缺陷 | 錫多、錫少、連錫 | ||
| 防靜電措施 | 防靜電插座，配防靜電環 | ||
| 機械系統 | PCB尺寸 | 25×25mm~480×330mm(可定制非標規格) | |
| PCB厚度 | 0.5mm~2.5mm | ||
| PCB翹曲度 | ±2mm | ||
| 零件高度 | TOP<28mm，BOT＜75mm | ||
| 最小零件 | 0201 chip （15um） | ||
| X、Y平臺 | 驅動設備 | 交流伺服電機系統 | |
| 定位精確度 | <10μm | ||
| 移動速度 | 移動速度 | 700毫米/秒 | |
| 軟件系統 | 操作系統 | Microsoft Windows 7 | |
| 識別控制系統 | 特點 | 應用權值圖像差異建模技術和獨特的顏色提取分析技術，學習Ok樣品，自動建立標準圖像、識別數據及誤差閥值 | |
| 操作 | 圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷 | ||
| Mark | 點數 | 可選擇0~2個常用的Mark點或多個Mark點使用 | |
| 識別速度 | 0.5s/pcs | ||
| 控制系統 | 電腦主機 | 工業控制計算機，Intel雙核CPU，4G DDR內存，1TB硬盤 | |
| 顯示 | 22英寸液晶寬屏顯示器 | ||

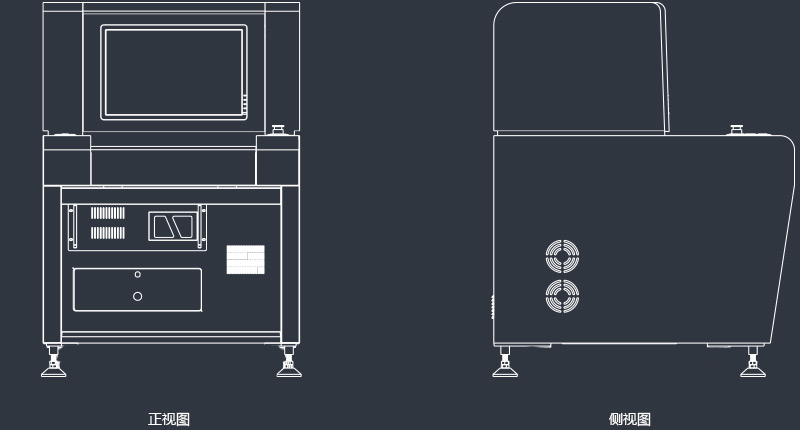

| 其他參數 | 機械外形尺寸（長*寬*高） | 87×104×130cm | |
| 重量 | ~310kg | ||
| 電源 | 交流220伏特+/-10%，頻率50/60Hz，額定功率600W。 | ||
