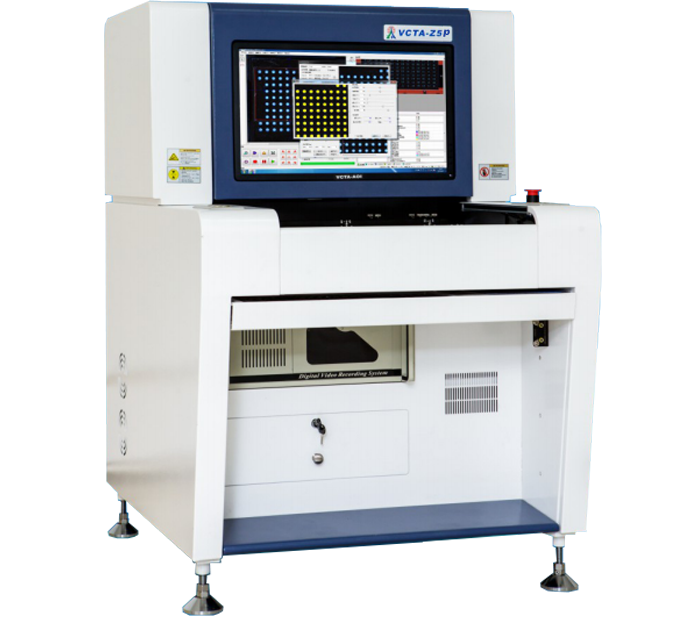

VCTA-Z5P

靈活/多用途的AOI

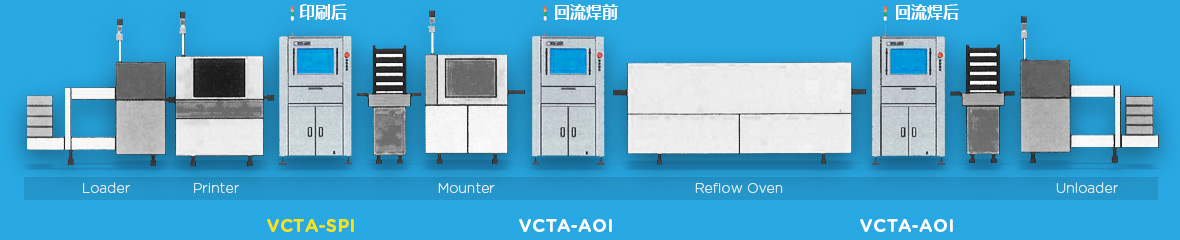

不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的
錫膏質量檢查，回流焊接前的元器件測定，回流焊接后PCBA的工藝品質檢
查，以及手插件波峰焊接后的檢查

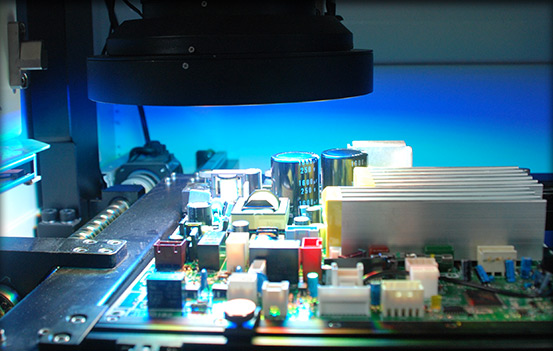

多功能型的智能型AOI
高清晰的工業攝像系統,時刻捕捉質量缺陷

多種算法和技術綜合應用；
多程序、多板測試及正反面自動切換測試程序，使測試更加高效快捷；
智能相機條形碼識別系統(可識別一維碼和二維碼)；
多線別監控系統，所有產線生產狀況一目了然；
遠程編程與調試控制功能并用，軟件操控性能更強。

智能顏色提取分析技術

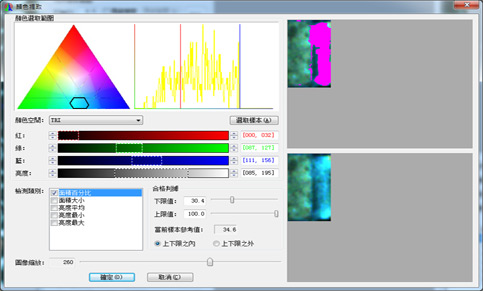

獨創的顏色提取分析技術，通過對拍攝圖像的特微顏色提取，在根據標準樣板設定特微色彩的面比重比率，來進行圖像的分析及處理，從而更準確的提取需要檢測的內容，檢測精度更高；
多MARK、多拼板的區域應用，更好地適應產品的測試要求，應用性更高。

獨創的顏色提取分析技術

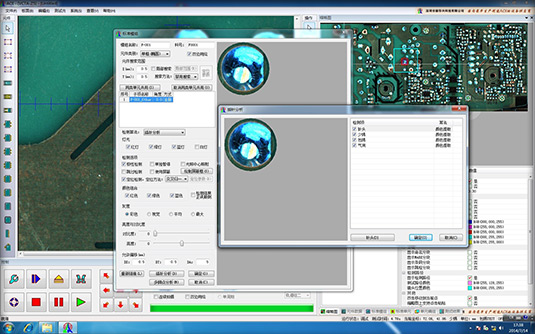

智能錫珠檢測算法

通過對板面顏色、亮度及錫珠的形狀顏色特征進行分析運算，對基板上的錫珠進行檢測分析，可以對單獨元器件的錫珠進行檢測，也可以通過對基板整體畫框進行整板上的錫珠檢測。

智能錫珠檢測算法

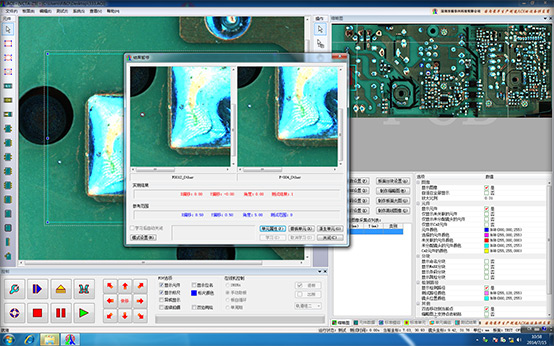

單框多算法

多種算法的綜合應用，大大提高產品檢測的直通率和降低誤判率，測試效果更佳。采用單個檢測框，實現多個檢測算法的融合，通過不同角度的分析原理對產品的質
量進行分析檢測。

單框多算法

在線詢單

0755-61519009/29545697

類別	項目		規格參數
視覺識別系統	判別方法		綜合擁有權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化、OCR字符識別，外形輪廓分析技術，錫珠功能檢測，波峰焊插針檢測等多種算法
	攝像機		500萬像素彩色攝像機, 分辨率20um(15um可選)
	光源		RGB三色環形LED結構光源。特殊輔助同軸光源(選配)
	圖像處理速度	0201元件	<10ms(標準高度)
	圖像處理速度	每畫面處理時間	<170ms(標準高度)
	檢測內容	錫膏印刷	有無、偏斜、少錫多錫、斷路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
		焊點缺陷	錫多、錫少、連錫、臟污，虛焊
		波峰焊檢測	多錫，少錫，短路，苞焊，沙孔
	防靜電措施		防靜電插座，配防靜電環
機械系統	PCB尺寸		25×25mm~330×480mm(可定制非標規格)
	PCB厚度		0.5mm~2.5mm
	PCB翹曲度		±2mm
	零件高度		TOP≤28mm/Option:55mm, BOT≤75mm
	最小零件		20um:0201 Chip 0.4Pitch IC
	最小零件		15um:01005 Chip 0.3Pitch IC
	X、Y平臺	驅動設備	交流伺服電機系統
		定位精確	<10μm
		移動速度	700mm/s
軟件系統	操作系統		Microsoft Windows 7(可選Microsoft Windows10)
	識別控制系統	特點	自動程序調用，板面正反面自動識別；支持無板編程；智能通訊功能，可對接生產管理系統；智能數據警報功能；支持中央集中數據庫模式。
	識別控制系統	操作	圖形化編程，操作簡單易學；多種算法可自由搭配組合；支持離線編程和離線調試；可自動生成統計報告。
	Mark	點數	可選擇3個常用的Mark點或多個Mark點
	Mark	識別速度	0.5s/pcs
控制系統	電腦主機		工業控制計算機，I3CPU，16G DDR內存，2TB硬盤
控制系統	顯示輸出		22英寸液晶寬屏顯示器
其他參數	機械外形尺寸（長寬高）		87×104×130cm
	重量		~310kg
	電源		交流220伏特+/-10%，頻率50/60Hz，額定功率600W

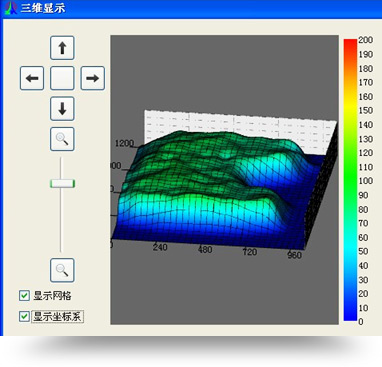

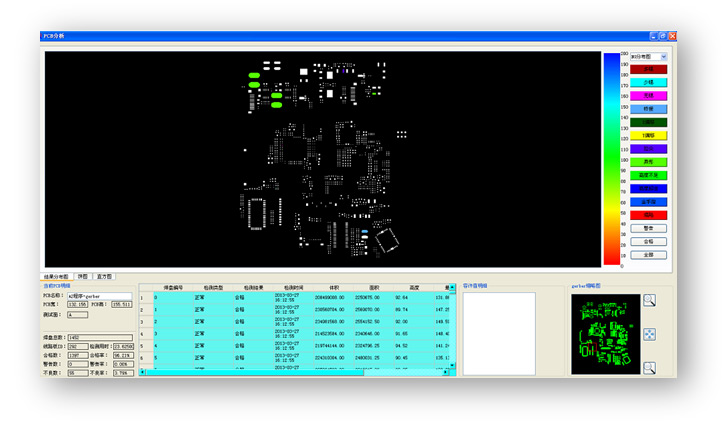

三維立體成像

三維立體成像是相位調制輪廓測量技術（PMP）基于結構
光柵正弦運動投影，離散相移獲取多幅被照射物光場圖像，
再根據多步相移法計算出相位分布，最后利用三角測量等方
法得到高精度的物體外形輪廓和體積測量結果。

真彩色的三維立體影像顯示。

快速編程

快速編程是支持RS274-D、RS274-X格式的Gerber文件及
支持dxf格式的CAD文件，導入文件后自動創建焊盤信息，
只需設置檢測參數即可完成編程。

全面詳盡的SPC分析系統

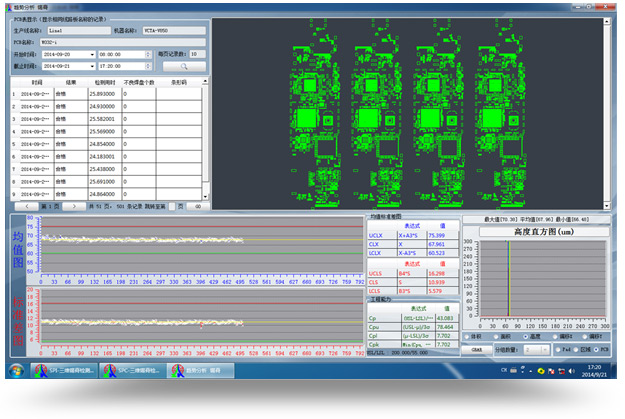

SPC統計分析是利用統計方法對過程中的各個階段進行過程控制，通過對測試信息的分析反饋，來促進前工序工藝的改良，以達到預防不良。操作者可以直觀的通過餅狀圖或者柱形圖等查看到測試信息的綜合統計。

統計信息可以輸出Html，Excel或Image等格式。
